DESCRIÇÃO TÉCNICA DO PRODUTO Ventilador Trilogy

ROTINA DE MANUTENÇÃO E LIMPEZA

LIMPEZA DIÁRIA

Almofada



Lave a almofada com água (Fria ou Morna até 30°) e sabão neutro. Esfregue suavemente com as pontas dos dedos removendo a sujeira e a oleosidade, Enxague com água corrente e deixe secar sob uma toalha limpa e em local arejado e fora da luz solar

3-6 MESES

TROCA / SUBSTITUIÇÃO

Sua vida útil pode variar de 3 a 6 meses ou até 01 ano, dependendo das condições de uso e da oleosidade da pele. Troque a almofada sempre que ela estiver danificada, rasgada, esbranquiçada e/ou deformada.

---

CÂMARA DE ÁGUA



Troque a água todos os dias. Assim que acordar, retire o reservatório do umidificador e remova completamente a água que não foi utilizada na noite anterior. Utilize água filtrada, fervida ou destilada para evitar o acúmulo de sais minerais no reservatório.

12-24 MESES

TROCA / SUBSTITUIÇÃO

Troque o reservatório não lavável a cada 12 meses e o reservatório a cada 2 anos. O reservatório lavável abre completamente para permitir melhor higienização. O reservatório não lavável não abre.

LIMPEZA SEMANAL

OUTRAS PARTES

Armação, Presilhas, Clipes, cotovelo

Desmonte a máscara de acordo com o manual de instruções. Lave os componentes com água (Fria ou morna até 30°) e sabão neutro. Utilize uma escova de cerdas macias para limpar os furos de ventilação.

Enxague com água corrente e remova o excesso com uma toalha e deixe os componentes secando sob uma toalha limpa e seca em local arejado e fora da luz solar.

INDETERMINADO

TROCA / SUBSTITUIÇÃO

Inspecione a máscara frequentemente e troque imediatamente qualquer parte que esteja danificada ou desgastada.

---

Traqueia (Tubo)



Faça uma solução de água morna (até 30°) com sabão neutro e 4 colheres de vinagre branco. Mergulhe o tubo de ar (traqueia) na solução e deixe de molho por 30 minutos. Enxague bem com água corrente e deixe a traqueia pendurada para secar em local arejado fora do alcance da luz solar.

Para Limpeza completa do interior, utilize a escova de tubo com haste flexível e 2 metros de comprimento. A escova auxilia na limpeza do interior de toda extensão do tubo de ar.

12 MESES

TROCA / SUBSTITUIÇÃO

Inspecione a máscara frequentemente e troque imediatamente qualquer parte que esteja danificada ou desgastada.

---

Filtro de espuma



O filtro de espuma deve ser lavado com água e sabão uma vez por semana. Certifique-se de que o filtro esteja completamente seco antes de recolocá-lo no equipamento.

6 MESES

TROCA / SUBSTITUIÇÃO

Troque a cada 6 meses ou antes caso esteja danificado.

---

CÂMARA DE ÁGUA



Troque a água todos os dias. Assim que acordar, retire o reservatório do umidificador e remova completamente a água que não foi utilizada na noite anterior. Utilize água filtrada, fervida ou destilada para evitar o acúmulo de sais minerais no reservatório.

12-24 MESES

TROCA / SUBSTITUIÇÃO

Troque o reservatório não lavável a cada 12 meses e o reservatório a cada 2 anos. O reservatório lavável abre completamente para permitir melhor higienização. O reservatório não lavável não abre.

LIMPEZA MENSAL

FIXADOR (ARNÊS)



Lave o fixador à mão com água (fria ou morna até 30°) e sabão neutro. Esfregue delicadamente e enxague com água corrente. Remova o excesso de água com uma toalha e deixe o fixador secar completamente esticado em local arejado.

12 MESES

TROCA / SUBSTITUIÇÃO

Troque o fixador uma vez por ano ou sempre que ele estiver relaxado e/ou perder a fixação dos velcros.

---

APARELHO CPAP



Retire o equipamento da energia e limpe a parte externa com um pano macio e úmido. Não utilize nenhum produto de limpeza.

5-7 ANOS

TROCA / SUBSTITUIÇÃO

O CPAP foi projetado para funcionar por 5 a 7 anos. Durante esse período troque o filtro regularmente para evitar a entrada de pó na turbina.

---

FILTRO BRANCO Ultrafino



O filtro branco ultrafino NUNCA deve ser lavado e reutilizado.

30 DIAS

TROCA / SUBSTITUIÇÃO

Troque o filtro branco uma vez por mês, ou a cada 30 utilizações.

Fechar

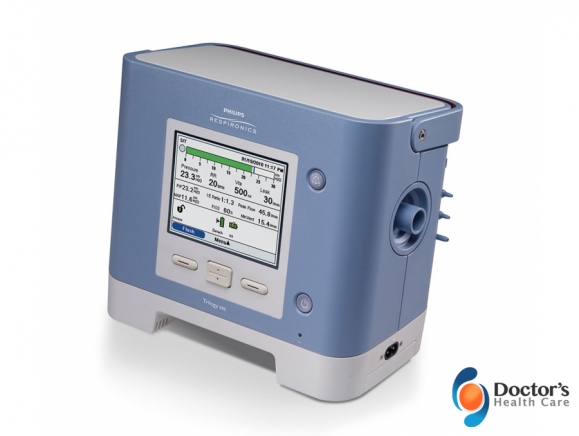

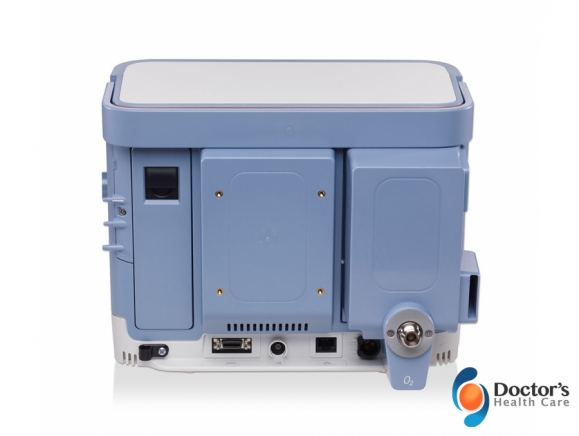

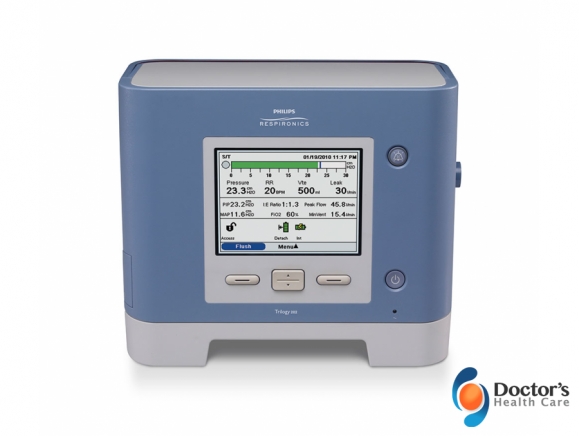

Trilogy100, um versátil ventilador de suporte vital desenvolvido pela Respironics. Inovação da tecnologia bi-level, combina níveis exclusivos de flexibilidade com facilidade de uso e tecnologia avançada para revolucionar a gestão de enfermidades respiratórias.
Versatilidade - Adaptando-se aos ambientes do paciente e do corpo clínico, o Trilogy100 oferece 2 tipos de circuitos, com fuga ou válvula, disponibilizando em ambas as configurações ventilação de volume controlado ou de pressão controlada, por meio de interfaces não-invasivas ou invasivas, para atender as necessidades de pacientes adultos e pediátricos (5 kg). Essa flexibilidade integrada significa que o Trilogy100 pode tratar de uma ampla gama de condições respiratórias, inclusive aquelas que requerem mudanças frequentes na prescrição do paciente
Desempenho
* Quando configurado com o circuito de porta de expiração passivo, o Trilogy100 oferece as seguintes tecnologias Philips Respironics já conhecidas:
• O algoritmo Auto-TRAK assegura sincronização otimizada paciente-ventilador e compensação de fuga avançada em ventilações invasivas e não-invasivas para os modos de pressão e, pela primeira vez, para os modos de volume.


• AVAPS (Suporte de pressão garantida de volume médio), ventilação híbrida em modos de pressão para modalidades invasiva e não-invasiva
** Simplicidade
Seja ele usado em titulação hospitalar ou em casa, o Trilogy100 tem uma interface intuitiva que combina facilidade de uso com acesso a altos níveis de versatilidade e desempenho.
O Trilogy100 é um ventilador portátil com uma bateria destacável com capacidade para 6 a 8h de autonomia contínua, proporcionando aos pacientes a liberdade que eles merecem.
A bateria interna NÃO foi projetada para servir como fonte de energia primária. Deve ser usada apenas quando outras fontes não estiverem disponíveis ou por um curto período de tempo, quando necessário.
Acompanhamento de perto do paciente para eficiência de longo prazo
O Trilogy100 é equipado com um cartão de memória SD de 1 GB que armazena todos os dados de ventilação necessários. Esses dados são exibidos pelo software Directview, que administra a terapia de ventilação do paciente e identifica quando são necessários ajustes para manter um tratamento eficaz. O DirectView também oferece um conjunto completo de relatórios de ventilação, totalmente personalizável, dependendo da clínica e/ou da enfermidade do paciente. Além disso, os dados de ventilação podem ser exportados para análise suplementar para diversos aplicativos estatísticos, inclusive o Microsoft Excel.
O DirectView oferece uma visão completa da terapia respiratória para uma melhor assistência ao paciente:
• 72 horas de dados brutos para monitorar a forma de onda de cada respiração do paciente
• Detalhes diários, exibindo a terapia do paciente nos últimos 30 dias
• Visão geral de tendências dos últimos 12 meses, exibindo pressão, frequência respiratória, percentagem de movimentos respiratórios provocados, pico do fluxo inspiratório do paciente, volume corrente expirado estimado, fuga, Ti/Ttot e ventilação por minuto
** Descrição Técnica
Físicos
Peso
5 kgs
Dimensões
16.68 cm L x 28.45 cm W x 23.52 cm H)
Controls
Circuit types
Active with PAP, passive
Tipos de Ventilação
Volume control, pressure control, bilevel
Modos de Volume
AC, SIMV (w/PS), CV
Modos de Pressão
CPAP, S, S/T, T, PC-SIMV (w/PS)
IPAP
4 – 50 cm H20
EPAP
0 – 25 cm H20 ativo circuito
4 – 25 cm H20 passivo circuito
CPAP
4 – 20 cm H20 passivo circuito
PEEP
0 – 25 cm H20 ativo circuito
4 – 25 cm H20 passivo circuito
Pressão de suporte diferencial
0 – 30 cm H20
Medidas paciente parâmetros
Volume Tidal
50 – 2000 ml
Freqüência respiratória
0 – 60 AC modo
1 – 60 p/ todos os modos
Tempo Inspiratório
0.3 – 5.0 seg.
Rise time
1 – 6
Rampa de Pressão
0 – 25 cm H20 ativo circuito
4 – 25 cm H20 passivo circuito
4 – 19 cm H20 no modo CPAP
Tempo da Rampa
Off, 5 – 45 minutos
Flex
Off, 1 – 3
Fluxo de trigger sensitivo
1 – 9 l/min
Ciclo Fluxo
10% – 40%
Apnea Frequência
4 – 60 BPM
Tidal volume
0 – 2000 ml
Ventilação Minuto
0 – 99 l/min
Vazamento
0 – 200 l/min
Freq. Respiratória
0 – 80 BPM
Fluxo de Pico Inspiratório
0 – 200 l/min
Pressão de Pico Inspiratório
0 – 99 cm H20
Principal airway pressão
0 – 99 cm H20
Porcentagem de Frequência
0 – 100%
I:E ratio
9.9:1 to 1:9.9
Alarmes
Circuito desconectado
Off, 10 – 60 secs
Apnea
Off, 10 – 60 secs
Alto tidal volume
Off, 50 – 2000 ml
Baixo tidal volume
Off, 50 – 2000 ml
Minuto Ventilação Alta
Off, 1 – 99 l/min
Minuto Ventilação Baixa
Off, 1 – 99 l/min
Frequência Respiratória Alta
Off, 4 – 80 BPM
Frequência Respiratória Baixo
Off, 4 – 80 BPM
